AMD 8080 Mikroprozessor Spezifikationen

zurück

Prozessorfamilie:

AMD 8080

Prozessor:

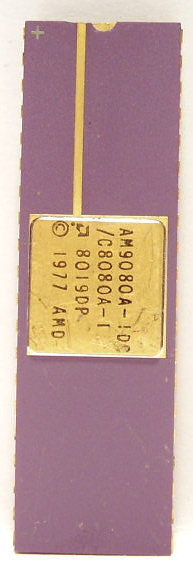

AM9080A-1DC / C8080A-1 (purpur Keramik, gold Top, gold Pins)

Markteinführung:

1975

Prozessortakt:

3,125 MHz

Prozessortyp:

40-pin Side-brazed Ceramic Dual Inline Package

Sockel:

DIP40

Low-Power Untersützung:

nein

Kern-Spannung:

5 Volt ± 5%

I/O-Spannung:

12 Volt ± 5% (-5 Volt ± 5%)

Minimal/Maximal Temperaturbereich:

0°C - 70°C

Verlustleistung (Typisch/Maximal):

0,66 Watt / 1,14 Watt



Mikroarchitektur:

8 Bit

Fertigungstechnologie:

6,0 µm NMOS (Negative-channel silicon gate Metal Oxide Semiconductor)

Transistoren:

6.000

Befehle:

111

Interne Datenbusbreite:

8 Bit multiplexed

Externe Datenbusbreite:

8 Bit multiplexed

Adressbussbreite:

16 Bit multiplexed

Adressierbarer Speicher:

64 KB

Virtuelle Speichergröße:

nein

Koprozessor:

nein

Integrierte Komponenten:

16 Bit Program-Counter
16 Bit Stack-Pointer mit jeweils 256 direkt adressierbaren I/O Ports

Integrierte Funktionen:

Binär und dezimal Arithmetik

Anmerkung:

Das 40-Pin Design der CPU ermöglichte einen
- 16 Bit Adressbus
- 8 Bit Datenbus
- 64 KB Speicheradressraum
Softwarekompatibel zum 8008 da der gleiche Befehlssatz verwendet wurde

Pinbelegung und Prozessorabmessungen am Beispiel eines “40-pin side-brazed” CerDIP Prozessors



       8080 Prozessorfamilie:

       AMD 8080

Intel 8008

Mitsubishi 8080

National Semiconductor 8080

NEC 8080

NTE 8080

OKI 8080

Rochester Electronics 8080

Siemens 8080

Signetics 8080

Tesla 8080

Texas Instruments 8080

Tungsram 8080



       Weitere Links:

       AMD 8080 Nachfolger
