AMD 8085 Mikroprozessor Spezifikationen

zurück

Prozessorfamilie:

AMD 8085

Prozessor:

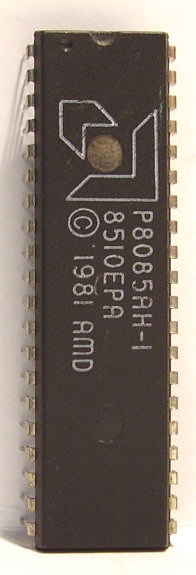

P8085AH-1

Markteinführung:

1976

Prozessortakt:

6,0 MHz

Prozessortyp:

40-pin Plastic Dual Inline Package

Sockel:

DIP40

Low-Power Untersützung:

nein

Kern-Spannung:

5 Volt ± 5%

Minimal/Maximal Temperaturbereich:

0°C - 70°C

Verlustleistung (Maximal):

1 Watt

Mikroarchitektur:

8 Bit

Fertigungstechnologie:

3,0 µm HMOS (High performance, negative-channel, depletion load, silicon gate  Metal Oxide Semiconductor)

Transistoren:

6.500

Befehle:

113

Interne Datenbusbreite:

8 Bit multiplexed

Externe Datenbusbreite:

8 Bit multiplexed

Adressbussbreite:

16 Bit multiplexed

Adressierbarer Speicher:

64 KB

Virtuelle Speichergröße:

nein

Koprozessor:

nein

Integrierte Komponenten:

Taktgenerator
Systemcontroller
Serial in port / serial out port
16 Bit Program-Counter
16 Bit Stack-Pointer mit jeweils 256 direkt adressierbaren I/O Ports

Integrierte Funktionen:

Binär und dezimal Arithmetik
4 vektorisierte Interrupt-Inputs (3 maskierbare, 1 nicht maskierbarer und 1 8080A kompatibler Interrupt)

Anmerkung:

HMOS-Version mit ca. 20% niedrigerer Verlustleistung
Softwarekompatibel zum 8008 und 8080 da der gleiche Befehlssatz verwendet wurde

Pinbelegung und Prozessorabmessungen am Beispiel eines 40-pin PDIP Prozessors
