Intel Pentium III Mikroprozessor Spezifikationen

zurück

Prozessorfamilie:

Intel Pentium III

Prozessor:

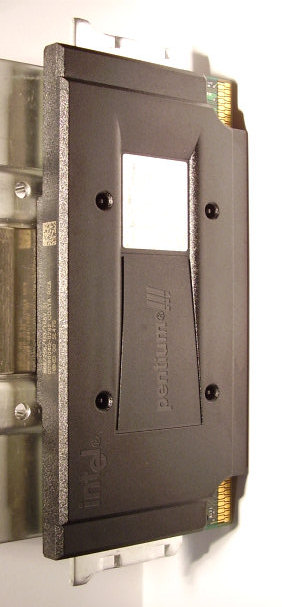

866/256/133/1.65V S1 /  866EB/256/133/1.7V S1

OEM/Tray OPN:

80526PZ866256 / KC80526PZ866256

Boxed OPN:

BX80526U866256

Markteinführung:

20.03.2000

Marktsegment:

Desktop

Prozessortakt:

866 MHz

Bustakt:

133 MHz

Taktmultiplikator:

6,5

Prozessortyp:

242-contact Single Edge Contact Cartridge 2 (OLGA-Mikroprozessorchip)

Sockel:

Slot 1 / SC242

Intel OEM/Tray sSpec:

80526PZ866256

* QU01, QX98, SL4BV

KC80526PZ866256

* SL43G, SL47S, SL4BV

Intel Boxed sSpec:



BX80526U866256

* SL47N, SL47S

Low-Power Unterstützung:

Powermanagement
System Management Mode
Clock Control
 - AutoHALT Powerdown state
 - Stop grant state
 - HALT/Grant Snoop State
 - Sleep state
 - Deep sleep state

Kernspannung (min/norm/max):

CPU ID 0681h

1,57 Volt / 1,65 Volt / 1,69 Volt







CPU ID 0683h

1,57 Volt / 1,65 Volt / 1,69 Volt





CPU ID 0686h

1,62 Volt / 1,7 Volt / 1,74 Volt

Temperaturbereich (min/max):

0°C - 80°C

Verlustleistung (TDP):

22,9 Watt

Verlustleistung (min/max):

CPU ID 0681h

4,23 Watt (Stop Grant) / 26,90 Watt

CPU ID 0683h

4,23 Watt (Stop Grant) / 26,90 Watt

CPU ID 0686h

4,35 Watt (Stop Grant) / 27,71 Watt



Mikroarchitektur:

P6 32 Bit
 - dynamic execution Mikroarchitektur
 - dual independent Busarchitektur
 - 10-stufige Pipeline

Prozessorkern:

Coppermine

Prozessorkern Stepping:

cB0, cC0 (SL47S = cB0)

Fertigungstechnologie:

0,18 µm CMOS (Complementary Metal Oxide Semiconductor)

Transistoren:

28.100.000

Befehlssatzerweiterung:

MMX und SSE (70 zusätzliche Streaming SIMD Extensions)

Datenbusbreite:

64 Bit

Datenbreite:

32 Bit

Adressierbarer Speicher:

4 GB

Virtuelle Speichergröße:

64 TB

Koprozessor:

On-Chip integriert

Multiprozessorunterstützung:

ja

Integrierte Komponenten:

32 KB Level1 Cache:

- nonblocking
- separater 16 KB Befehlscache
- separater 16 KB Datencache

256 KB Level2 Cache:

- on-die cache
- 4-way set-associative
- gemeinsamer Befehls- und Datencache
- arbeitet mit Prozessortakt
- mit Fehlerkorrektur ECC (error correcting code)

Integer Arithmetic-Logic Einheit
Fetch/Decode Unit
 - In-Order Einheit
 - holt und decodiert Befehle aus dem Cache in µops
Dispatch/Execute Unit
 - Out-of-Order Einheit
 - Managed die Ausführung der μops
 - Speichert die spekulativen Ergebnisse
Retire Unit
 - In-Order Einheit
 - Übergabe der spekulativen Ergebnisse
Fließkomma Einheit
Busschnittstellen Einheit
Speicherschnittstellen Einheit
AGTL+ Systembus
On-Die Thermal Diode

Integrierte Funktionen:

Integriertes Speichermanagement
Mehrfache Sprungvorhersage
Datenflussanalyse
Out-of-Order Ausführung
Spekulative Ausführung
Register Umbenennung

Anmerkung:

* Einige OEM/Tray und Boxed Pentium III wurden mit identischer sSpec verkauft. Es ist deshalb nur auf der
  Rechnung oder dem Label auf der Verpackung zu erkennen, zu welcher Gruppe dieser gehört.

Standart PC

- Typ:
- Arbeitsspeicher:
- Festplattenlaufwerk:
- Diskettenlaufwerk:
- Optisches Laufwerk:
- Grafikkarte:
- Monitor:
- Betriebssystem:

ATX-PC
128 MB SDRAM
12 GB
3 1/2”
40-fach CD-ROM
16 MB AGP
15” VGA
MS-Windows 98
