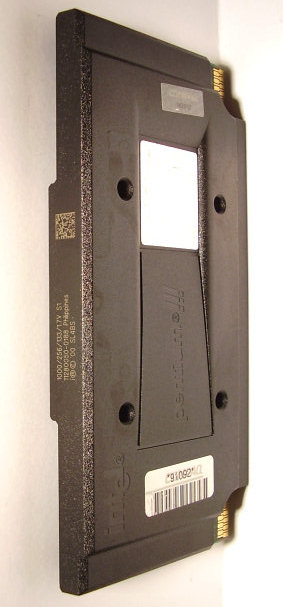

Intel Pentium III Mikroprozessor Spezifikationen

zurück

Prozessorfamilie:

Intel Pentium III

Prozessor:

1.0B GHZ /  1000/256/133/1.7V S1

OEM/Tray OPN:

80526PZ1000256

Boxed OPN:

BX80526PZ1000256

Markteinführung:

08.03.2000

Marktsegment:

Desktop

Prozessortakt:

1,0 GHz

Bustakt:

133 MHz

Taktmultiplikator:

7,5

Prozessortyp:

242-contact Single Edge Contact Cartridge 2 (OLGA-Mikroprozessorchip)

Sockel:

Slot 1 / SC242

Intel OEM/Tray sSpec:

80526PZ1000256

* QY02, QYQ2, SL4BS

Intel Boxed sSpec:

BX80526PZ1000256

* SL48S, SL4F9

Low-Power Unterstützung:

Powermanagement
System Management Mode
Clock Control
 - AutoHALT Powerdown state
 - Stop grant state
 - HALT/Grant Snoop State
 - Sleep state
 - Deep sleep state

Kernspannung (min/norm/max):

CPU ID 0683h

1,62 Volt / 1,7 Volt / 1,74 Volt

CPU ID 0686h

1,62 Volt / 1,7 Volt / 1,74 Volt

Temperaturbereich (min/max):

0°C - 75°C

Verlustleistung (TDP):

26,1 Watt

Verlustleistung (min/max):

CPU ID 0683h

4,35 Watt (Stop Grant) / 32,98 Watt

CPU ID 0686h

4,35 Watt (Stop Grant) / 32,98 Watt

Mikroarchitektur:

P6 32 Bit
 - dynamic execution Mikroarchitektur
 - dual independent Busarchitektur
 - 10-stufige Pipeline

Prozessorkern:

Coppermine

Prozessorkern Stepping:

cB0, cC0 (SL4BS = cC0)

Fertigungstechnologie:

0,18 µm CMOS (Complementary Metal Oxide Semiconductor)

Transistoren:

28.100.000

Befehlssatzerweiterung:

MMX und SSE (70 zusätzliche Streaming SIMD Extensions)

Datenbusbreite:

64 Bit

Datenbreite:

32 Bit

Adressierbarer Speicher:

4 GB

Virtuelle Speichergröße:

64 TB

Koprozessor:

On-Chip integriert

Multiprozessorunterstützung:

ja

Integrierte Komponenten:

32 KB Level1 Cache:

- nonblocking
- separater 16 KB Befehlscache
- separater 16 KB Datencache

256 KB Level2 Cache:

- on-die cache
- 4-way set-associative
- gemeinsamer Befehls- und Datencache
- arbeitet mit Prozessortakt
- mit Fehlerkorrektur ECC (error correcting code)

Integer Arithmetic-Logic Einheit
Fetch/Decode Unit
 - In-Order Einheit
 - holt und decodiert Befehle aus dem Cache in µops
Dispatch/Execute Unit
 - Out-of-Order Einheit
 - Managed die Ausführung der μops
 - Speichert die spekulativen Ergebnisse
Retire Unit
 - In-Order Einheit
 - Übergabe der spekulativen Ergebnisse
Fließkomma Einheit
Busschnittstellen Einheit
Speicherschnittstellen Einheit
AGTL+ Systembus
On-Die Thermal Diode

Integrierte Funktionen:

Integriertes Speichermanagement
Mehrfache Sprungvorhersage
Datenflussanalyse
Out-of-Order Ausführung
Spekulative Ausführung
Register Umbenennung

Anmerkung:

k. A.

Standart PC

- Typ:
- Arbeitsspeicher:
- Festplattenlaufwerk:
- Diskettenlaufwerk:
- Optisches Laufwerk:
- Grafikkarte:
- Monitor:
- Betriebssystem:

ATX-PC
128 MB SDRAM
12 GB
3 1/2”
40-fach CD-ROM
16 MB AGP
15” VGA
MS-Windows 98
