Intel Pentium III Mikroprozessor Spezifikationen

zurück

Prozessorfamilie:

Intel Pentium III

Prozessor:

500/512/100/2.0V S1

OEM/Tray OPN:

80525PY500512

Boxed OPN:

BX80525U500512 / BX80525U500512E

Markteinführung:

26.02.1999

Marktsegment:

Desktop

Prozessortakt:

500 MHz

Bustakt:

100 MHz

Taktmultiplikator:

5

Prozessortyp:

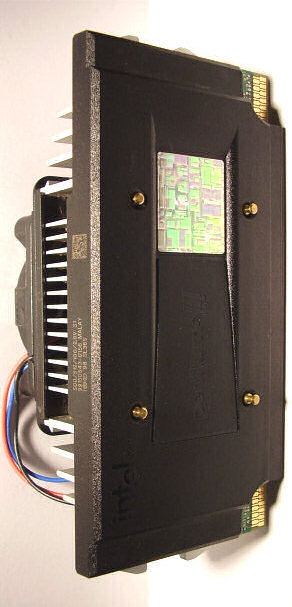

242-contact Single Edge Contact Cartridge 2 (OLGA-Mikroprozessorchip)

Sockel:

Slot 1 / SC242

Intel OEM/Tray sSpec:

80525PY500512

* Q814, Q818, QA79, SL35E, SL365, SL38F

Intel Boxed sSpec:

BX80525U500512

* SL37D, SL3CD

BX80525U500512E

* SL3CD

Low-Power Unterstützung:

Powermanagement
System Management Mode
Clock Control
 - AutoHALT Powerdown state
 - Stop grant state
 - HALT/Grant Snoop State
 - Sleep state
 - Deep sleep state

Kernspannung (min/norm/max):

CPU ID 0672h

1,93 Volt / 2,0 Volt / 2,07 Volt

CPU ID 0673h

1,93 Volt / 2,0 Volt / 2,07 Volt

L2 Cache Spannung (min/normal/max):

3,135 Volt / 3,3 Volt / 3,465 Volt

Temperaturbereich (min/max):

5°C - 90°C

Verlustleistung (min/TDP/max):

CPU ID 0672h

3,24 Watt (Stop Grant) / 28,0 Watt / 37,52 Watt

CPU ID 0673h

3,24 Watt (Stop Grant) / 28,0 Watt / 37,52 Watt

Mikroarchitektur:

P6 32 Bit
 - dynamic execution Mikroarchitektur
 - dual independent Busarchitektur
 - 10-stufige Pipeline

Prozessorkern:

Katmai

Prozessorkern Stepping:

kB0, kC0 (SL365 = kB0)

Fertigungstechnologie:

0,25 µm CMOS (Complementary Metal Oxide Semiconductor)

Transistoren:

9.500.000

Befehlssatzerweiterung:

MMX und SSE (70 zusätzliche Streaming SIMD Extensions)

Datenbusbreite:

64 Bit

Datenbreite:

32 Bit

Adressierbarer Speicher:

4 GB

Virtuelle Speichergröße:

64 TB

Koprozessor:

On-Chip integriert

Multiprozessorunterstützung:

ja

Integrierte Komponenten:

32 KB Level1 Cache:

- nonblocking
- separater 16 KB Befehlscache
- separater 16 KB Datencache

512 KB Level2 Cache:

 - gemeinsamer Befehls- und Datencache
 - arbeitet mit 1/2 Prozessortakt
 - mit Fehlerkorrektur ECC (error correcting code)

Integer Arithmetic-Logic Einheit
Fetch/Decode Unit
 - In-Order Einheit
 - holt und decodiert Befehle aus dem Cache in µops
Dispatch/Execute Unit
 - Out-of-Order Einheit
 - Managed die Ausführung der μops
 - Speichert die spekulativen Ergebnisse
Retire Unit
 - In-Order Einheit
 - Übergabe der spekulativen Ergebnisse
Fließkomma Einheit
Busschnittstellen Einheit
Speicherschnittstellen Einheit
AGTL+ Systembus
On-Die Thermal Diode

Integrierte Funktionen:

Integriertes Speichermanagement
Mehrfache Sprungvorhersage
Datenflussanalyse
Out-of-Order Ausführung
Spekulative Ausführung
Register Umbenennung

Anmerkung:

* Einige OEM/Tray und Boxed Pentium III wurden mit identischer sSpec verkauft. Es ist deshalb nur auf der
  Rechnung oder dem Label auf der Verpackung zu erkennen, zu welcher Gruppe dieser gehört.

Standart PC

- Typ:
- Arbeitsspeicher:
- Festplattenlaufwerk:
- Diskettenlaufwerk:
- Optisches Laufwerk:
- Grafikkarte:
- Monitor:
- Betriebssystem:

ATX-PC
128 MB SDRAM
10 GB
3 1/2”
40-fach CD-ROM
8 MB AGP
15” VGA
MS-Windows 98
