Markteinführung des AMD K8 Athlon 64 mit 64-Bit Mikroarchitektur war am 23.09.2003. Er trat damals die Nachfolge des Athlon XP an. Der Athlon 64 ist die Desktopvariante des für Server konzipierten Opteron. Er wurde aufgrund seiner moderaten Herstellungskosten bei guter Performance vorrangig in Mittelklasse PCs, zu Beginn seines Produktionszeitraums auch in High-End Systeme eingebaut und unterstützt sowohl 32- als auch 64-Bit Betriebssysteme und Software zu 100%.
Die Schnittstelle zum Mainboard ist bei Markteinführung der Sockel 754.
AMD Athlon 64 “Clawhammer (Revision C0)”
|
|
|
K8 Mikroarchitektur 105.900.000 Transistoren 130 nm SOI Fertigungsprozess AMD64 Technologie HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s) 3DNow! Technologie, MMX, SSE und SSE2 128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache) 512 KB / 1024 KB L2 Cache kann bis zu 262.114 GB Speicher adressieren Single-Channel Speicherbus Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
|
|
|
|
AMD Athlon 64 Engineering Sample
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer C0
754 ? MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI
|
|
|
|
|
OPN: AM8100049071 unbekannte Taktung
|
|
|
|
AMD Athlon 64 3100+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer C0
754 1800 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI
|
|
|
|
|
OPN: ADA3100AEP5AJ
|
|
|
|
AMD Athlon 64 3400+ Engineering Sample
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer C0 BAAHC 754 2200 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI 19/2003
|
|
|
15200080012
|
|
OPN: ADA3400AEP5AJ ES_88
|
|
|
|
AMD Athlon 64 3400+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer C0
754 2200 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI
|
|
|
|
|
OPN: ADA3400AEP5AJ
|
|
|
|
AMD Athlon 64 “Clawhammer (Revision ??)”
|
|
|
K8 Mikroarchitektur 105.900.000 Transistoren 130 nm SOI Fertigungsprozess AMD64 Technologie HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s) 3DNow! Technologie, MMX, SSE und SSE2 128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache) 512 KB / 1024 KB L2 Cache kann bis zu 262.114 GB Speicher adressieren Single-Channel Speicherbus Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 3100+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer
754 1800 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI
|
|
|
|
|
OPN: ADA3100AEP5AO
|
|
|
|
AMD Athlon 64 3400+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer
754 2200 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI
|
|
|
|
|
OPN: ADA3400AEP5AO
|
|
|
|
AMD Athlon 64 “Clawhammer (Revision SH-C0)”
|
|
|
K8 Mikroarchitektur 69.000.000 / 105.900.000 Transistoren 130 nm SOI Fertigungsprozess AMD64 Technologie HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s) 3DNow! Technologie, MMX, SSE und SSE2 128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache) 512 KB / 1024 KB L2 Cache kann bis zu 262.114 GB Speicher adressieren Single-Channel Speicherbus Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 2800+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-C0 CAAMC 754 1800 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI 47/2003
|
|
|
|
|
OPN: ADA2800AEP4AP
|
|
|
|
AMD Athlon 64 3000+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-C0 CAAOC 754 2000 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI 51/2003
|
|
|
|
|
OPN: ADA3000AEP4AP
|
|
|
|
AMD Athlon 64 3000+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-C0
754 1800 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI
|
|
|
|
|
OPN: ADA3000AEP5AP
|
|
|
|
AMD Athlon 64 3200+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-C0 CAAMC 754 2000 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI 47/2003
|
|
|
|
|
OPN: ADA3200AEP5AP
|
|
|
|
AMD Athlon 64 3400+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-C0 CAAOC 754 2200 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI 01/2004
|
|
|
|
|
OPN: ADA3400AEP5AP
|
|
|
|
|
|
AMD Athlon 64 “Clawhammer (Revision SH-CG)”
|
|
|
K8 Mikroarchitektur 69.000.000 / 105.900.000 Transistoren 130 nm SOI Fertigungsprozess AMD64 Technologie HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s) 3DNow! Technologie, MMX, SSE und SSE2 unterstützt NX-Bit und CoolnQuiet 128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache) 256 KB / 512 KB / 1024 KB L2 Cache kann bis zu 262.114 GB Speicher adressieren Single-Channel Speicherbus Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 2800+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-CG CAA2C 754 1800 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI 38/2005
|
|
|
|
|
OPN: ADA2800AEP4AR
|
|
|
|
AMD Athlon 64 3000+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-CG CAA2C 754 2000 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI 31/2005
|
|
|
|
|
OPN: ADA3000AEP4AR
|
|
|
|
AMD Athlon 64 3000+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-CG
754 1800 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI
|
|
|
|
|
OPN: ADA3000AEP5AR
|
|
|
|
AMD Athlon 64 3200+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-CG CAAPC 754 2000 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI 08/2004
|
|
|
|
|
OPN: ADA3200AEP5AR
|
|
|
|
AMD Athlon 64 3300+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-CG
754 2400 MHz 800 MHz HT 64 Bit 128 KB (64/64) 256 KB 105.900.000 130 nm SOI
|
|
|
|
|
OPN: ADA3300AEP3AR
|
|
|
|
AMD Athlon 64 3400+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-CG
754 2400 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI
|
|
|
|
|
OPN: ADA3400AEP4AR
|
|
|
|
AMD Athlon 64 3400+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-CG CAABC 754 2200 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI 11/2004
|
|
|
|
|
OPN: ADA3400AEP5AR
|
|
|
|
AMD Athlon 64 3600+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-CG
754 2400 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI
|
|
|
|
|
OPN: ADA3600AEP5AR
|
|
|
|
AMD Athlon 64 3700+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Clawhammer SH-CG
754 2400 MHz 800 MHz HT 64 Bit 128 KB (64/64) 1024 KB 105.900.000 130 nm SOI
|
|
|
|
|
OPN: ADA3700AEP5AR
|
|
|
|
AMD Athlon 64 “NewCastle (Revision DH-CG)”
|
|
|
K8 Mikroarchitektur 69.000.000 Transistoren 130 nm SOI Fertigungsprozess AMD64 Technologie HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s) 3DNow! Technologie, MMX, SSE und SSE2 unterstützt NX-Bit und CoolnQuiet 128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache) 256 KB / 512 KB L2 Cache kann bis zu 262.114 GB Speicher adressieren Single-Channel Speicherbus Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|

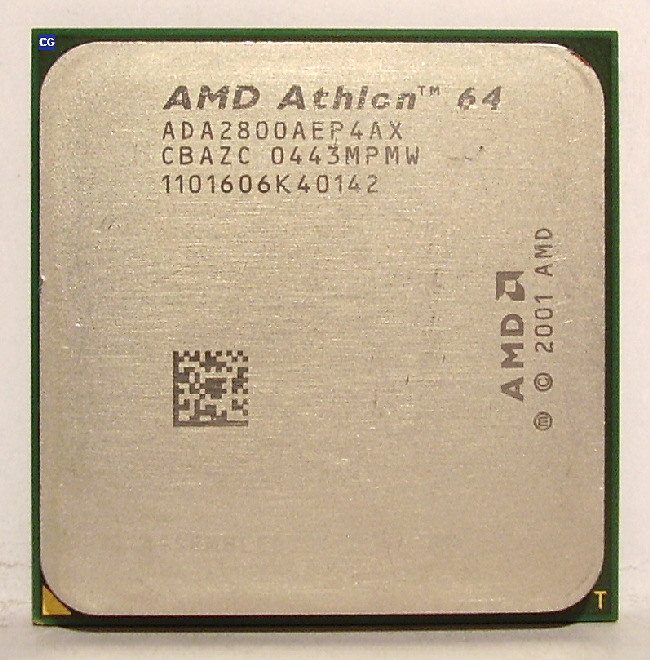

AMD Athlon 64 2800+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA NewCastle DH-CG CBAZC 754 1800 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI 43/2004
|
|
|
|
|
OPN: ADA2800AEP4AX
|
|
|
|
AMD Athlon 64 3000+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA NewCastle DH-CG CBASC 754 2000 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI 19/2004
|
|
|
|
|
OPN: ADA3000AEP4AX
|
|
|
|

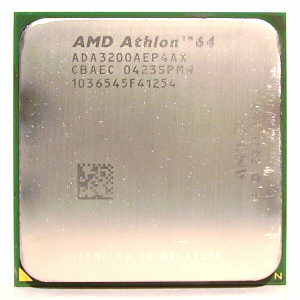

AMD Athlon 64 3200+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA NewCastle DH-CG CBAEC 754 2200 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI 23/2004
|
|
|
|
|
OPN: ADA3200AEP4AX
|
|
|
|
AMD Athlon 64 3300+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA NewCastle DH-CG
754 2400 MHz 800 MHz HT 64 Bit 128 KB (64/64) 256 KB 69.000.000 130 nm SOI
|
|
|
|
|
OPN: ADA3300AEP3AX
|
|
|
|
AMD Athlon 64 3400+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA NewCastle DH-CG LBAZC 754 2400 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 130 nm SOI 08/2005
|
|
|
|
|
OPN: ADA3400AEP4AX
|
|
|
|
|
|
AMD Athlon 64 “Venice (Revision DH-E3)”
|
|
|
K8 Mikroarchitektur 69.000.000 Transistoren 90 nm SOI Fertigungsprozess AMD64 Technologie HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s) 3DNow! Technologie, MMX, SSE, SEE2 und SSE3 unterstützt NX-Bit und CoolnQuiet 128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache) 512 KB L2 Cache kann bis zu 262.114 GB Speicher adressieren Single-Channel Speicherbus Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 3400+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Venice DH-E3
754 2400 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 90 nm SOI
|
|
|
|
|
OPN: ADA3400AIK4BO
|
|
|
|
AMD Athlon 64 “Venice (Revision DH-E6)”
|
|
|
K8 Mikroarchitektur 69.000.000 Transistoren 90 nm SOI Fertigungsprozess AMD64 Technologie HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s) 3DNow! Technologie, MMX, SSE, SEE2 und SSE3 unterstützt NX-Bit und CoolnQuiet 128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache) 512 KB L2 Cache kann bis zu 262.114 GB Speicher adressieren Single-Channel Speicherbus Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 1500+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Venice DH-E6 ABBWE 754 1000 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 90 nm SOI 22/2005
|
|
|
14100054011
|
|
OPN: ADC1500B2X4BX
|
|
|
|

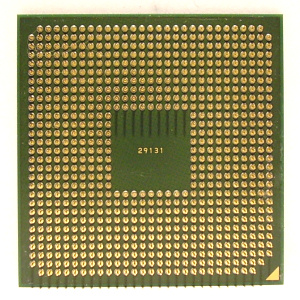

AMD Athlon 64 1500+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Venice DH-E6 NBBWE 754 1000 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 90 nm SOI 27/2006
|
|
|
14100054011
|
|
OPN: ADC1500B2X4BX
|
|
|
|
AMD Athlon 64 3000+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Venice DH-E6 CBBWE 754 2000 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 90 nm SOI 44/2005
|
|
|
|
|
OPN: ADA3000AIK4BX
|
|
|
|
AMD Athlon 64 3200+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Venice DH-E6 LFBBE 754 2200 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 90 nm SOI 53/2006
|
|
|
|
|
OPN: ADA3200AIO4BX
|
|
|
|
AMD Athlon 64 3200+
|
|
|
|
CPU-Typ: Kern: Revision: Stepping Code: Sockel: CPU-Takt: Systemtakt: Busbreite: L1 Cache: L2 Cache: Transistoren: Fertigungsprozess: Produktionsdatum:
|
|
|
754-Pin LOµPGA Venice DH-E6 LFBBE 754 2200 MHz 800 MHz HT 64 Bit 128 KB (64/64) 512 KB 69.000.000 90 nm SOI 49/2006
|
|
|
|
|
OPN: ADA3200AIO4BX Heatspreader abgenommen
|
|
|
|
|
