AMD 5x86 Prozessoren

19 CPUs gelistet
17 CPUs abgebildet

Markteinführung der AMD 5x86 Prozessoren war am 06.11.1995. Diese basieren auf der gleichen Mikroarchitektur wie die Enhanced Am486DX4 Prozessoren, wurden im 0,35 µm Verfahren hergestellt und haben einen 16 KB großen L1-Cache. Beim 5x86 wurde von AMD erstmals das so genannte P-Rating verwendet, das die relative Performance zum entsprechenden Intel Pentium angibt. Die Performance der 5x86-P75 CPU soll mit der des Intel Pentium 75 vergleichbar sein. Im Gegensatz zum Pentium 75 blieb jedoch beim 5x86 die Schnittstelle zum Mainboard der Sockel 3, damit boten diese Prozessoren eine günstige Upgrade-Möglichkeit für 486er Systeme, da das 486er Mainboard weiter verwendet werden konnte.

AMD 5x86 P75 (Enhanced 486 DX5) Prozessoren

Eckdaten:

1.200.000 Transistoren
0,35 µm CMOS Fertigungstechnologie
32 Bit CPU
(Daten- und Adressbus jeweils 32 Bit)
MMU (Memory Management Unit)
16 KB write-back L1 Cache
FPU und interne Takt-Vervierfachung
Verwendung des P- bzw. PR-Rating
(die relative Leistungsfähigkeit zum Intel Pentium)
unterstützt bis zu 4 GB Speicher                                                 Ordering Information / AMD 5x86 Gesamtübersicht

Am486DX5-133V16BGC

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.200.000
CMOS 0,35 µm
08/1998
Malaysia

  V = Low Voltage CPU 3,3 Volt
  16 = 16 KB L1 Cache
  B = write-back L1 Cache
  G = 168-Pin CPGA Bauform
  C = 0°C - 85°C

Am486DX5-133V16BGC

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.200.000
CMOS 0,35 µm
47/1997
Malaysia

  V = Low Voltage CPU 3,3 Volt
  16 = 16 KB L1 Cache
  B = write-back L1 Cache
  G = 168-Pin CPGA Bauform
  C = 0°C - 85°C
                     Laserprinting

Am486DX5-133V16BHC

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

208-Pin SQFP
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.200.000
CMOS 0,35 µm
35/2002
Malaysia

  V = Low Voltage CPU 3,3 Volt
  16 = 16 KB L1 Cache
  B = write-back L1 Cache
  H = 208-Pin SQFP Bauform
  C = 0°C - 85°C

Am486DX5-133W16BGC

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.200.000
CMOS 0,35 µm
07/1998
Malaysia

  W = Low Voltage CPU 3,45 Volt
  16 = 16 KB L1 Cache
  B = write-back L1 Cache
  G = 168-Pin CPGA Bauform
  C = 0°C - 85°C
               CPU auf VRM-Sockel

Am486DX5-133W16BGC

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.200.000
CMOS 0,35 µm
37/1999
Malaysia

  W = Low Voltage CPU 3,45 Volt
  16 = 16 KB L1 Cache
  B = write-back L1 Cache
  G = 168-Pin CPGA Bauform
  C = 0°C - 85°C
                     Laserprinting

Am486DX5-133W16BHC

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

208-Pin SQFP
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.200.000
CMOS 0,35 µm
14/2000
Malaysia

  W = Low Voltage CPU 3,45 Volt
  16 = 16 KB L1 Cache
  B = write-back L1 Cache
  H = 208-Pin SQFP Bauform
  C = 0°C - 85°C

AMD 5x86 P75 (AMD-X5) Prozessoren

Eckdaten:

1.600.000 Transistoren
0,35 µm CMOS Fertigungstechnologie
32 Bit CPU
(Daten- und Adressbus jeweils 32 Bit)
MMU (Memory Management Unit)
16 KB write-back L1 Cache
FPU und interne Takt-Vervierfachung
Verwendung des P- bzw. PR-Rating
(die relative Leistungsfähigkeit zum Intel Pentium)
unterstützt bis zu 4 GB Speicher                                                 Ordering Information / AMD 5x86 Gesamtübersicht

Am5x86-P75

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm
44/1997
Malaysia

Prozessor ohne Taktangabe

Am5x86-P75

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm
20/2000
Malaysia

Prozessor ohne Taktangabe
Laserprinting

Am5x86-P75

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

208-Pin SQFP
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm

Japan

  Kingston Turbo Chip
auf AMD 5x86 Basis
auf Adapter für Sockel 3

Am5x86-P75

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

208-Pin SQFP
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm



 Kingston Turbo Chip
auf AMD 5x86 Basis
mit original Kühler
auf Adapter für Sockel 3

Am5x86-P75
AMD-X5-133ADV

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm
06/1996
Malaysia

  A = 168-Pin CPGA Bauform
  D = 3,45 Volt
  V = max. 65°C

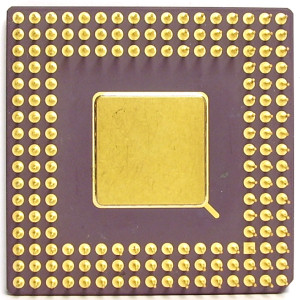

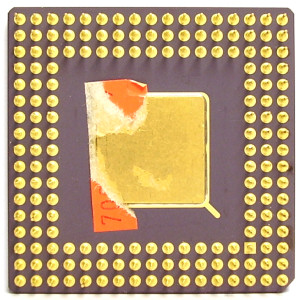

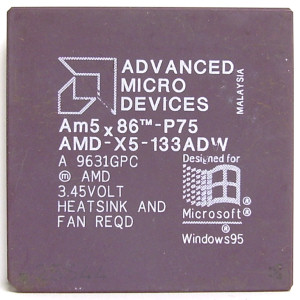

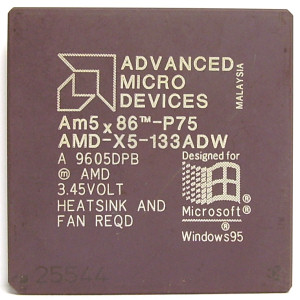

Am5x86-P75
AMD-X5-133ADW

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm
35/1996
Malaysia

  A = 168-Pin CPGA Bauform
  D = 3,45 Volt
  W = max. 55°C

Am5x86-P75
AMD-X5-133ADY

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm
51/1995
Malaysia

  A = 168-Pin CPGA Bauform
  D = 3,45 Volt
  Y = max. 75°C

Am5x86-P75
AMD-X5-133ADZ

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm
09/1996
Malaysia

  A = 168-Pin CPGA Bauform
  D = 3,45 Volt
  Z = max. 85°C

Am5x86-P75
AMD-X5-133ADZ

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm
05/1997
Malaysia

  A = 168-Pin CPGA Bauform
  D = 3,45 Volt
  Z = max. 85°C

Am5x86-P75
AMD-X5-133SDY

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

208-Pin SQFP
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm
29/1996
Japan

  S = 208-Pin SQFP Bauform
  D = 3,45 Volt
  Y = max. 75°C

Am5x86-P75
 AMD-X5-133SFZ

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

208-Pin SQFP
3
133 MHz
33 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm
36/1996
Japan

  S = 208-Pin SQFP Bauform
  F = 3,3 Volt
  Z = max. 85°C
   Evergreen Chip auf AMD 5x86 Basis
           auf Adapter für Sockel 3

AMD 5x86 P75+ (AMD-X5) Prozessoren

Eckdaten:

1.600.000 Transistoren
0,35 µm CMOS Fertigungstechnologie
32 Bit CPU
(Daten- und Adressbus jeweils 32 Bit)
MMU (Memory Management Unit)
16 KB write-back L1 Cache
FPU und interne Takt-Vervierfachung
Verwendung des P- bzw. PR-Rating
(die relative Leistungsfähigkeit zum Intel Pentium)
unterstützt bis zu 4 GB Speicher                                                 Ordering Information / AMD 5x86 Gesamtübersicht

Am5x86-P75+
AMD-X5-150ADW

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
150 MHz
50 MHz
x 3
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm



  A = 168-Pin CPGA Bauform
  D = 3,45 Volt
  W = max. 55°C

AMD 5x86 P100 (AMD-X5) Prozessoren

Eckdaten:

1.600.000 Transistoren
0,35 µm CMOS Fertigungstechnologie
32 Bit CPU
(Daten- und Adressbus jeweils 32 Bit)
MMU (Memory Management Unit)
16 KB write-back L1 Cache
FPU und interne Takt-Vervierfachung
Verwendung des P- bzw. PR-Rating
(die relative Leistungsfähigkeit zum Intel Pentium)
unterstützt bis zu 4 GB Speicher                                                 Ordering Information / AMD 5x86 Gesamtübersicht

Am5x86-P100
 AMD-X5-160ADZ

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Produktionsdatum:
Made in:

168-Pin CPGA
3
160 MHz
40 MHz
x 4
32 Bit
16 KB write-back
1.600.000
CMOS 0,35 µm



  A = 168-Pin CPGA Bauform
  D = 3,45 Volt
  Z = max. 85°C
