Intel Pentium OVERDrive Prozessoren

11 CPUs gelistet
11 CPUs abgebildet

Markteinführung der Intel Pentium OVERDRIVE Prozessoren für i486- und Pentium-Systeme war 1995.

Intel Pentium OVERDRIVE für i486 Systeme

Eckdaten:

Superscalare Mikroarchitektur
3.300.000 Transistoren
0,6 µm Bi-CMOS Fertigungstechnologie
32 Bit Daten- und Adressbus
MMU
(Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
Die Schnittstelle zum Mainboard ist der Sockel 3
unterstützt bis zu 4 GB Speicher

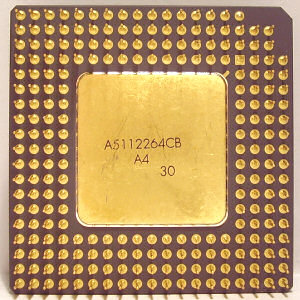

Intel PODP5V63

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80486 Upgrade

3
63 MHz
x 2,5
25 MHz
32 Bit
32 Kb (16/16)
3.300.000
Bi-CMOS 0,6 µm
5 Volt
SZ990  V1.1
30/1995

Intel PODP5V83

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80486 Upgrade

3
83 MHz
x 2,5
33 MHz
32 Bit
32 Kb (16/16)
3.300.000
Bi-CMOS 0,6 µm
5 Volt
SU014  V2.1
46/1995

Intel Pentium OVERDRIVE für Pentium “80501” Systeme

Eckdaten:

Superscalare Mikroarchitektur
3.300.000 Transistoren
0,6 µm Bi-CMOS Fertigungstechnologie
64 Bit Datenbus
32 Bit Adressbus
MMU
(Memory Management Unit)
16 KB L1 Cache (jeweils 8 KB Befehls- und write-back Daten-Cache)
Schnittstelle zum Mainboard ist der Sockel 4
unterstützt bis zu 4 GB Speicher

Intel PODP5V133 (120)

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80501 Upgrade

4
120 / 133 MHz
x 2,0
60 / 66 MHz
64/32 Bit
16 Kb (8/8)
3.300.000
Bi-CMOS 0,6 µm
5 Volt
SU082  V1.0
07/1996

Intel Pentium OVERDRIVE für Pentium “80502” Systeme

Eckdaten:

Superscalare Mikroarchitektur
3.300.000 Transistoren
0,35 µm Bi-CMOS Fertigungstechnologie
64 Bit Datenbus
32 Bit Adressbus
MMU
(Memory Management Unit)
16 KB L1 Cache (jeweils 8 KB Befehls- und write-back Daten-Cache)
Schnittstelle zum Mainboard ist der Sockel 7
unterstützt bis zu 4 GB Speicher

Intel PODP3V125

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80502 Upgrade

7
125 MHz
x 2,5
50 MHz
64/32 Bit
16 Kb (8/8)
3.300.000
Bi-CMOS 0,35 µm
3,3 Volt
SU081  V1.0
12/1996

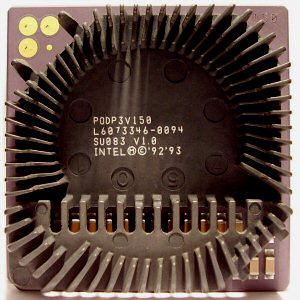

Intel PODP3V150

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80502 Upgrade

7
150 MHz
x 2,5
60 MHz
64/32 Bit
16 Kb (8/8)
3.300.000
Bi-CMOS 0,35 µm
3,3 Volt
SU083  V1.0
07/1996

Intel PODP3V166

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80502 Upgrade

7
166 MHz
x 2,5
66 MHz
64/32 Bit
16 Kb (8/8)
3.300.000
Bi-CMOS 0,35 µm
3,3 Volt
SU084  V1.0
12/1996

Intel Pentium OVERDRIVE für Pentium MMX Systeme

Eckdaten:

Superscalare Mikroarchitektur
4.500.000 Transistoren
0,35 µm Bi-CMOS Fertigungstechnologie
64 Bit Datenbus
32 Bit Adressbus
MMX
(57 zusätzliche SIMD-Befehle speziell für Multi-Media-Anwendungen)
MMU (Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
Schnittstelle zum Mainboard ist der Sockel 7
unterstützt bis zu 4 GB Speicher

Intel PODPMT60X150

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80503 Upgrade

7
150 MHz
x 2,5
60 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,35 µm
3,3 Volt
SL24V  V1.0
18/1997

Intel PODPMT66X166

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80503 Upgrade

7
166 MHz
x 2,5
66 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,35 µm
3,3 Volt
SL24W  V1.1
24/1997

Intel PODPMT60X180

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80503 Upgrade

7
180 MHz
x 3,0
60 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,35 µm
3,3 Volt
SL2FE  V2.0
30/1997

Intel PODPMT60X180

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80503 Upgrade

7
180 MHz
x 3,0
60 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,35 µm
3,3 Volt
SL2RL  V2.1
03/1998

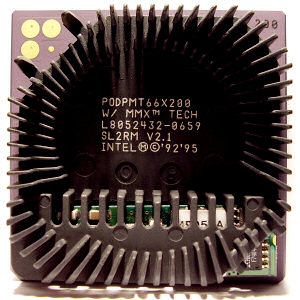

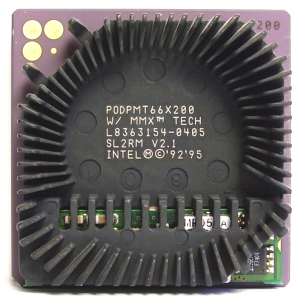

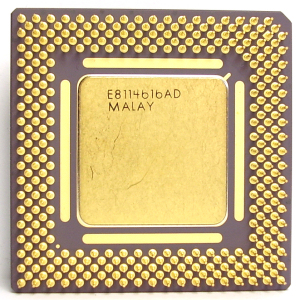

Intel PODPMT66X200

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

80503 Upgrade

7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,35 µm
3,3 Volt
SL2RM  V2.1
05/1998

Die original Lüfter der OverDrive-Prozessoren wurden zum Fotografieren abgenommen


       Prozessorübersicht:



       Intel Pentium OVERDRIVE für
       80486Systeme:



       Intel Pentium OVERDRIVE für
       Pentium 80501Systeme:



       Intel Pentium OVERDRIVE für
       Pentium 80502 Systeme:



       Intel Pentium OVERDRIVE für
       Pentium MMX Systeme:
