Markteinführung der Intel Core 2 Duo 7000er Baureihe war am 28.08.2006
Low-Voltage Mobile Intel Core 2 Duo “Merom” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
291.000.000 Transistoren
65 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Virtualisations Technologie
MMX, SSE, SSE2, SSE3 und SSSE3
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
4096 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo L7200
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
1333 MHz
x 8,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SL9SN
|
|
|
|
|
LE80537LF0144M
1.33/4M/667 17 Watt TDP
|
|
|
|
Mobile Core 2 Duo L7400
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
1500 MHz
x 9,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SL9SM, SLGFX
|
|
|
|
|
LE80537LF0214M
1.50/4M/667 17 Watt TDP
|
|
|
|
|
Low-Voltage Mobile Intel Core 2 Duo “Merom” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
291.000.000 Transistoren
65 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Dynamic Acceleration Technology
Virtualisations Technologie
MMX, SSE, SSE2, SSE3 und SSSE3
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
4096 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo L7300
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
1400 MHz
x 7,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SLA3S, SLAEU
|
|
|
|
|
LE80537LG0174M
1.40/4M/800 17 Watt TDP
|
|
|
|
Mobile Core 2 Duo L7500
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
1600 MHz
x 8,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SLA3R, SLAET
|
|
|
|
|
LE80537LG0254M
1.60/4M/800 17 Watt TDP
|
|
|
|
Mobile Core 2 Duo L7700
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
1800 MHz
x 9,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SLAES
|
|
|
|
|
LE80537LG0334M
1.80/4M/800 17 Watt TDP
|
|
|
|
|
Mobile Intel Core 2 Duo “Merom” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
167.000.000 Transistoren
65 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Dynamic Acceleration Technology
Virtualisations Technologie
MMX, SSE, SSE2, SSE3 und SSSE3
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
2048 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo T7100
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
1800 MHz
x 9,0
200 MHz
800 MHz
2 x 64 KB (32/32)
2048 KB
167.000.000
65 nm
SLA3U
|
|
|
|
|
LE80537GG0332M
1.80/2M/800 35 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7100
Engineering Sample
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
P
1800 MHz
x 9,0
200 MHz
800 MHz
2 x 64 KB (32/32)
2048 KB
167.000.000
65 nm
QOYX
31/2006
|
|
|
04300077011
|
|
LF80537GG0332M
|
|
|
|
Mobile Core 2 Duo T7100
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
P
1800 MHz
x 9,0
200 MHz
800 MHz
2 x 64 KB (32/32)
2048 KB
167.000.000
65 nm
SLA4A
22/2007
|
|
|
|
|
LF80537GG0332M
1.80/2M/800 35 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7250
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
2000 MHz
x 10,0
200 MHz
800 MHz
2 x 64 KB (32/32)
2048 KB
167.000.000
65 nm
SLA3T
|
|
|
|
|
LE80537GG0412M
2.00/2M/800 35 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7250
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
P
2000 MHz
x 10,0
200 MHz
800 MHz
2 x 64 KB (32/32)
2048 KB
167.000.000
65 nm
SLA49
44/2007
|
|
|
|
|
LF80537GG0412M
2.00/2M/800 35 Watt TDP
|
|
|
|
|
|
|
Mobile Intel Core 2 Duo “Merom” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
291.000.000 Transistoren
65 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Virtualisations Technologie
MMX, SSE, SSE2, SSE3 und SSSE3
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
4096 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo T7200
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
2000 MHz
x 12,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SL9SL
|
|
|
|
|
LE80537GF0414M
2.00/4M/667 34 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7200
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
M
2000 MHz
x 12,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SL9SF
05/2007
|
|
|
|
|
LF80537GF0414M
2.00/4M/667 34 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7400
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
2167 MHz
x 13,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SL9SK, SLGFV
|
|
|
|
|
LE80537GF0484M
2.16/4M/667 34 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7400
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
M
2167 MHz
x 13,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SL9SE, SLGFJ
|
|
|
|
|
BX80537T7400 / LF80537GF0484M
2.16/4M/667 34 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7600
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
2333 MHz
x 14,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SL9SJ
|
|
|
|
|
LE80537GF0534M
2.33/4M/667 34 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7600
Engineering Sample
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
M
2333 MHz
x 14,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
QTCA
24/2006
|
|
|
14100048013
|
|
LF80537GF0534M
|
|
|
|
Mobile Core 2 Duo T7600
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
M
2333 MHz
x 14,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SL9SD
|
|
|
|
|
BX80537T7600 / LF80537GF0534M
2.33/4M/667 34 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7600G
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
M
2333 MHz
x 14,0
166 MHz
667 MHz
2 x 64 KB (32/32)
4098 KB
291.000.000
65 nm
SL9U5
|
|
|
|
|
LF80537GF0534MU
2.33/4M/667 34 Watt TDP
“Unlocked” Multiplikator
|
|
|
|
|
Mobile Intel Core 2 Duo “Merom” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
291.000.000 Transistoren
65 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Dynamic Acceleration Technology
Virtualisations Technologie
MMX, SSE, SSE2, SSE3 und SSSE3
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
4096 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo T7300
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
2000 MHz
x 10,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
SLA3P, SLAMF
|
|
|
|
|
LE80537GG0414M
2.00/4M/800 35 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7300
Engineering Sample
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
P
2000 MHz
x 10,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
QXJL
52/2006
|
|
|
04300077011
|
|
LF80537GG0414M
|
|
|
|
Mobile Core 2 Duo T7300
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
P
2000 MHz
x 10,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
SLAMD
43/2007
|
|
|
|
|
LE80537GG0414M
2.00/4M/800 35 Watt TDP
|
|
|
|

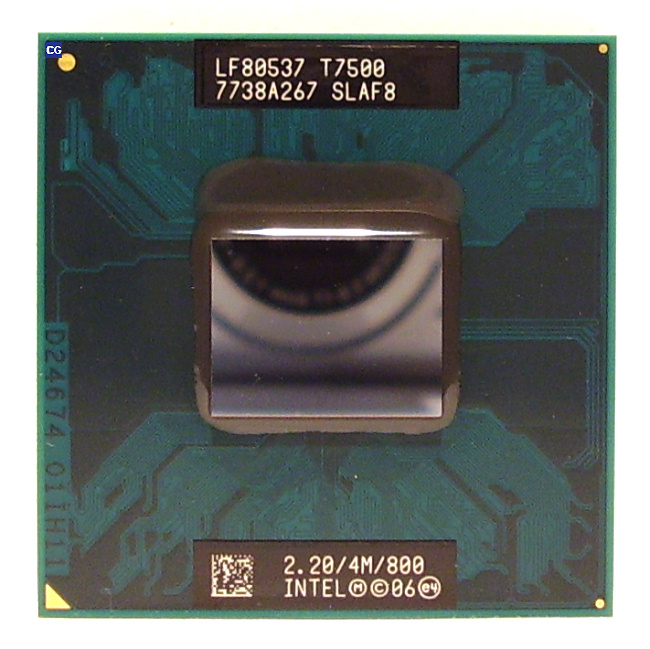

Mobile Core 2 Duo T7500
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
2200 MHz
x 11,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
SLA3N, SLADM
|
|
|
|
|
LE80537GG0494M
2.20/4M/800 35 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7500
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
P
2200 MHz
x 11,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
SLAF8
38/2007
|
|
|
|
|
LF80537GG0494M
2.20/4M/800 35 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7700
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
2400 MHz
x 12,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
SLA3M, SLADL
|
|
|
|
|
LE80537GG0564M
2.40/4M/800 35 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7700
Engineering Sample
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
P
2400 MHz
x 12,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
QXNM
20/2007
|
|
|
04300077011
|
|
LE80537GG0564M
|
|
|
|
Mobile Core 2 Duo T7700
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
P
2400 MHz
x 12,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
SLA43, SLAF7
|
|
|
|
|
BX80537T7700 / LE80537GG0564M
2.40/4M/800 35 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7800
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
2600 MHz
x 13,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
SLA75
|
|
|
|
|
LE80537GG0644M
2.60/4M/800 35 Watt TDP
|
|
|
|
Mobile Core 2 Duo T7800
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Merom
P
2600 MHz
x 13,0
200 MHz
800 MHz
2 x 64 KB (32/32)
4096 KB
291.000.000
65 nm
SLAF6
|
|
|
|
|
BX80537T7800 / LF80537GG0644M
2.60/4M/800 35 Watt TDP
|
|
|
|
|
Ultra Low-Voltage Mobile Intel Core 2 Duo “Merom” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
167.000.000 Transistoren
65 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Dynamic Acceleration Technology
Virtualisations Technologie
MMX, SSE, SSE2, SSE3 und SSSE3
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
2048 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo U7500
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
1067 MHz
x 8,0
133 MHz
533 MHz
2 x 64 KB (32/32)
2048 KB
167.000.000
65 nm
SLA2V, SLAUT, SLV3X
|
|
|
|
|
LE80537UE0042M
1.06/2M/533 10 Watt TDP
|
|
|
|
Mobile Core 2 Duo U7600
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
1200 MHz
x 9,0
133 MHz
533 MHz
2 x 64 KB (32/32)
2048 KB
167.000.000
65 nm
SLA2U, SLAUS, SLV3W
|
|
|
|
|
LE80537UE0092M
1.20/2M/533 10 Watt TDP
|
|
|
|
Mobile Core 2 Duo U7700
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-ball mFCBGA
Merom
1333 MHz
x 10,0
133 MHz
533 MHz
2 x 64 KB (32/32)
2048 KB
167.000.000
65 nm
SLA6X, SLAUR, SLV3V
|
|
|
|
|
LE80537UE0142M
1.33/2M/533 10 Watt TDP
|
|
|
|
|
Mobile Intel Core 2 Duo “Penryn” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
410.000.000 Transistoren
45 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Dynamic Acceleration Technology
MMX, SSE, SSE2, SSE3, SSSE3 und SSE4.1
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
3072 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo P7350
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Penryn
P
2000 MHz
x 7,5
266 MHz
1066 MHz
2 x 64 KB (32/32)
3072 KB
410.000.000
45 nm
SLB44
|
|
|
|
|
AW80576GH0413M
2.00/3M/1066 25 Watt TDP
|
|
|
|

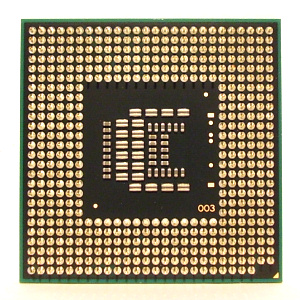

Mobile Core 2 Duo P7450
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Penryn
P
2133 MHz
x 8,0
266 MHz
1066 MHz
2 x 64 KB (32/32)
3072 KB
410.000.000
45 nm
SLB45
34/2008
|
|
|
|
|
AW80576GH0463M
2.13/3M/1066 25 Watt TDP
|
|
|
|
|
|
|
Mobile Intel Core 2 Duo “Penryn-3M” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
228.000.000 Transistoren
45 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Dynamic Acceleration Technology
MMX, SSE, SSE2, SSE3, SSSE3 und SSE4.1
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
3072 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo P7350
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
479-pin mFCBGA
Penryn-3M
2000 MHz
x 7,5
266 MHz
1066 MHz
2 x 64 KB (32/32)
3072 KB
228.000.000
45 nm
SLG8E, SLGE3
|
|
|
|
|
AV80577SH0413M
2.00/3M/1066 25 Watt TDP
|
|
|
|
Mobile Core 2 Duo P7350
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Penryn-3M
P
2000 MHz
x 7,5
266 MHz
1066 MHz
2 x 64 KB (32/32)
3072 KB
228.000.000
45 nm
SLB53
|
|
|
|
|
AW80577SH0413M
2.00/3M/1066 25 Watt TDP
|
|
|
|
Mobile Core 2 Duo P7450
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Penryn-3M
P
2133 MHz
x 8,0
266 MHz
1066 MHz
2 x 64 KB (32/32)
3072 KB
228.000.000
45 nm
SLGF7
43/2009
|
|
|
|
|
AW80577SH0463M
2.13/3M/1066 25 Watt TDP
|
|
|
|
Mobile Core 2 Duo P7550
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCBGA
Penryn-3M
2267 MHz
x 8,5
266 MHz
1066 MHz
2 x 64 KB (32/32)
3072 KB
228.000.000
45 nm
SLGVT
09/2010
|
|
|
|
|
AV80577SH0513ML
2.26/3M/1066 25 Watt TDP
|
|
|
|
Mobile Core 2 Duo P7550
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Penryn-3M
P
2267 MHz
x 8,5
266 MHz
1066 MHz
2 x 64 KB (32/32)
3072 KB
228.000.000
45 nm
SLGF8
|
|
|
|
|
AW80577SH0513MA
2.26/3M/1066 25 Watt TDP
|
|
|
|
|
Mobile Intel Core 2 Duo “Penryn-3M” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
228.000.000 Transistoren
45 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Dynamic Acceleration Technology
Virtualisations Technologie
Trusted Execution Technology
MMX, SSE, SSE2, SSE3, SSSE3 und SSE4.1
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
3072 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo P7370
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Penryn-3M
P
2000 MHz
x 7,5
266 MHz
1066 MHz
2 x 64 KB (32/32)
3072 KB
228.000.000
45 nm
SLG8X, SLGF9
|
|
|
|
|
AW80577SH0413ML
2.00/3M/1066 25 Watt TDP
|
|
|
|
Mobile Core 2 Duo P7570
|
|
|
|
CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
478-pin mFCPGA
Penryn-3M
P
2267 MHz
x 8,5
266 MHz
1066 MHz
2 x 64 KB (32/32)
3072 KB
228.000.000
45 nm
SLGLW
|
|
|
|
|
AW80577SH0513ML
2.26/3M/1066 25 Watt TDP
|
|
|
|
|
Ultra Low-Voltage SFF Mobile Intel Core 2 Duo “Penryn-3M” Prozessoren
|
|
|
|
|
Intel “Core” Mikroarchitektur
228.000.000 Transistoren
45 nm Fertigungsprozess
2 Prozessorkerne
Extended Memory 64 Technologie
Enhanced Intel Speedstep Technologie
Execute Disable Bit
Dynamic Acceleration Technology
Virtualisations Technologie
MMX, SSE, SSE2, SSE3, SSSE3 und SSE4.1
je Prozessorkern 64 KB L1 Cache (32 KB Daten- und 32 KB Befehlscache)
3072 KB L2 Cache Ordering Information
|
|
|
|
|
|
Mobile Core 2 Duo SU7300
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Systemtakt:
Systembustakt:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
956-ball mFCBGA
Penryn-3M
1300 MHz
x 6,5
200 MHz
800 MHz
2 x 64 KB (32/32)
3072 KB
228.000.000
45 nm
SLGS6, SLGYV
|
|
|
|
|
AV80577UG0133M / AV80577UG0133ML
1.30/3M/800 10 Watt TDP
|
|
|
Prozessorübersicht:
|
|
Intel Mobile Merom Core 2 Duo
7xxx Serie:
|
|
|
|
Intel Mobile Merom Core 2 Duo
7xxx Serie:
|
|
|
|
Intel Mobile Core 2 Duo 7xxx
Engineering Sample:
|
|
|
|
 |
|
Weitere Links:
|
|
Ordering Information
|
|
|
|
